5052 H32 aluminiumsarkegenskaper|Styrke, korrosjonsmotstand, formbarhet

1. Introduksjon av 5052 H32 aluminiumsarkegenskaper

Aluminiumslegering 5052-H32 kombinerer lett vekt, robust styrke og overlegen korrosjonsmotstand.

Når du evaluerer5052 H32 aluminiumsarkegenskaper, oppdager du et materiale som ingeniører stoler på for marine dekk, arkitektoniske fasader og industrielle innhegninger.

I denne artikkelen analyserer vi dens kjemi, mekanikk og ytelse i den virkelige verden-og vi støtter vår innsikt med konkrete data.

2. Kjemisk sammensetning og mikrostruktur

Nominelle legeringselementer og deres roller

Nedenfor er en konsolidert tabell som viser nøkkellegeringselementene i 5052 H32 aluminiumsarkegenskaper:

Tabell: Sammensetning og funksjonelle roller for legeringselementer i 5052-H32 aluminiumsark.

Mikrostrukturelle egenskaper i H32 temperament

I H32-temperamentet gjennomgår 5052 ark moderat belastningsherding (omtrent ¾-hardt) med lysstabilisering.

Som et resultat har mikrostrukturen deres langstrakte korn pepret med Mg₂al₃ presipitater, noe som øker avkastningsstyrken til omtrent 145 MPa uten å kompromittere duktiliteten alvorlig.

3. Fysiske egenskaper på 5052 H32 aluminium

Å sette pris på5052 H32 aluminiumsarkegenskaper, er det viktig å vurdere et bredere spekter av fysiske parametere.

Tabellen nedenfor inneholder ytterligere beregninger som elastisk modul, spesifikk varme og smeltende rekkevidde for å gi et mer omfattende syn på hvordan denne legeringen oppfører seg i tjeneste.

Tabell: Utvidede fysiske parametere av 5052-H32 aluminiumsark.

4. Mekaniske egenskaper på 5052 H32 aluminiumsark

DeMekaniske egenskaper på 5052 H32 aluminiumsarkBestem hvordan den oppfører seg under belastning, deformasjon og gjentatt stress.

Nedenfor er en kortfattet sammendragstabell, etterfulgt av detaljert analyse av hver nøkkelparameter og dens praktiske implikasjoner.

Strekkfasthet og avkastningsstyrke

5052-H32 utstillinger aStrekkfasthetMellom 228 MPa og 265 MPa, avhengig av arktykkelse og eksakt herdingsrute.

Videre er detavkastningsstyrke(0,2 % forskyvning) faller i MPa -vinduet 138–156.

Følgelig kan designere stole på forutsigbar elastisk atferd opp til disse belastningene, og deretter forvente en gradvis overgang til plastisk deformasjonsskaping av legeringen som tilgir under overbelastningsscenarier.

Forlengelse og hardhet

I tillegg til styrke,forlengelse i pausevarierer fra 10 % til 16 % på en 0,125 tommer.

Derfor leverer 5052 H32 aluminiumsarkegenskaper tilstrekkelig duktilitet for å danne operasjoner uten å risikere sprø brudd.

Det erBrinell HardnessPå rundt 50 HB sikrer verktøyet vedtekter gjentatte operasjoner, samtidig som det tillater trim og kuttedrift med standard slag og dør.

Tretthet og bruddatferd

Dessuten viser 5052-H32 enutmattelsesgrensenær 95 MPa under fullstendig reversert (r=–1) sykluser.

Denne egenskapen gjør den egnet for vibrasjonsapplikasjoner som chassispaneler eller varmefangerfins-der sykliske belastninger råder.

Debrudd seighet(K₁C ≈ 30 MPa · √M) sikrer videre at små sprekker ikke vil forplante katastrofalt, noe som forbedrer sikkerhetsfaktorer i kritiske komponenter.

Effekter av kaldt arbeid (H32) på styrke

"H32" -temnet indikerer omtrent halvhard kaldt arbeid pluss stabilisering.

Som et resultat øker avkastningsstyrken med 15–25 % sammenlignet med glødet 5052-O, mens forlengelsen avtar beskjedent med 2–4 %.

I praksis treffer dette temperamentet en optimal balanse: boostingstrekk/avkastningsstyrkeuten å kompromittere duktiliteten alvorlig, som stemmer perfekt med mange5052 H32 aluminiumsarkegenskaperKrav i marine, arkitektoniske og industrielle sammenhenger.

5. 5052 H32 aluminiumsarkegenskaper ved korrosjonsmotstand

DeKorrosjonsmotstandav 5052 H32 aluminiumsarkegenskaper gjør det til et topp valg for tøffe miljøer.

Takket være legeringsdesign og temperament tåler materialet atmosfærisk, marint og stressindusert korrosjon, noe som sikrer varig langsiktig ytelse.

Generell atmosfærisk korrosjon

I typiske urbane og industrielle atmosfærer danner 5052-H32 en tett adherent oksidfilm i løpet av få minutter etter eksponering.

Følgelig overgår den mange strukturelle legeringer som 6061-T6-når han ikke ble belagt utendørs.

Feltstudier rapporterer korrosjonshastigheter under 5 μm/år i C3 (industrielle) atmosfærer og under 3 μm/år under landlige forhold (C2), noe som viser dens pålitelige overflatestabilitet.

Marine og saltsprayytelse

Dessuten utmerker 5052-H32 seg i saltspray-testing (per ASTM B117). I forsøk som strekker seg til 500 timer, viser paneler bare sparsom, grunt pitting-typisk under 25 μm dyp-og ingen gjennomgående penetrasjon.

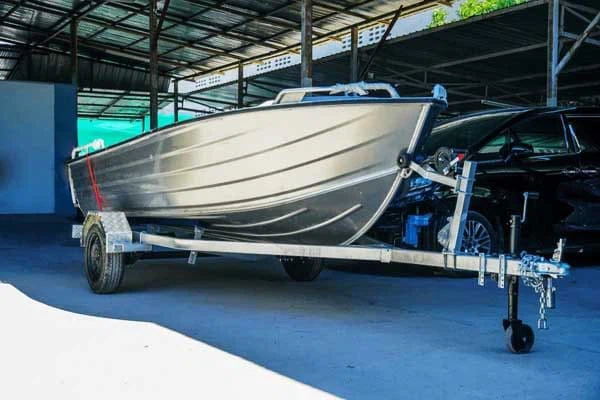

Som et resultat stoler designere stoler på det for båtskrog, offshore -plattformer og kystarkitektoniske funksjoner der kontinuerlig salteksponering truer svakere legeringer.

Stress-korrosjonssprekkerresistens

I motsetning til høy styrke aluminiumskarakterer, motstår 5052-H32 stress-korrosjon som sprekker opp til 90 % av avkastningsstyrken.

Under vedvarende strekkbelastninger i kloridrike miljøer, opprettholder den integritet uten sprekkinitiering eller vekst.

Følgelig spesifiserer ingeniører denne legeringen for spenningsbelastede komponenter som maststøtter og lastbærende parenteser-der både styrke og miljømotstand er kritiske.

Sammenligning med andre 5xxx -legeringer

Sammenlignet med sine 5xxx-serie jevnaldrende, er 5052-H32 en unik balanse.

For eksempel gir 5083-H116 høyere styrke (~ 215 MPa), men krever mer omfattende behandlinger etter sveisen for å gjenopprette korrosjonsytelse.

I mellomtiden viser 5754-H111 lignende pittemotstand, men gir bare ~ 200 MPa strekkfasthet.

Derfor vinner 5052-H32 ofte når både moderat styrke og overlegen korrosjonsmotstandstoffstoffer i like stor mål.

6. Formabilitet og brukbarhet

Arkrulling og kald forming

Produsenter ruller 5052-H32 i målere fra 0,02 tommer til 0,5 tommer.

Takket være den moderate hardheten, bøyer den, rynker og strekker seg med forutsigbar springback.

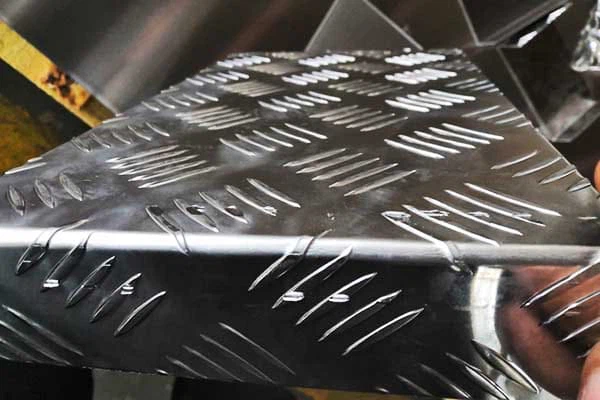

Bend Radius retningslinjer

Som en tommelfingerregel bruker designere et minimum i bøyningsradius på 1,5 × tykkelse.

Denne retningslinjen bevarer delintegritet og forhindrer sprekker.

Dyp tegning og strekkforming

Med en formingsgrense på omtrent 30 %, tolererer 5052-H32 trekkforhold opp til 2: 1. Den utmerkede overflatekvaliteten passer også til strekkformede arkitektoniske paneler.

Springback og rynkende hensyn

Fordi H32 introduserer arbeidsherding, kan du forvente omtrent 3–5 % springback når du programmerer CNC-trykker på bremser.

Tilstrekkelig blank-holder kraft demper rynker under dype trekkplaster.

7. Sveisbarhet og sammenføyning av 5052 H32 aluminium

Sveisbarheten til5052 H32 aluminiumsarkegenskapergjør det svært allsidig for samlinger innen marine, transport og industrielle applikasjoner.

Nedenfor undersøker vi vanlige sammenføyningsmetoder, leddytelse, termiske effekter og strategier for å optimalisere sveisekvalitet.

Vanlige sveiseprosesser (TIG, MIG, Motstand)

• MIG (GMAW): Bruke ER5356 fylltråd, MIG -sveising oppnår deponeringshastigheter opp til 3 kg/t. Følgelig kan sveisere fullføre lange sømmer raskt på 0,125 tommer. Ark mens du opprettholder godt perleutseende.
• Tig (GTAW): Takket være presis varmekontroll produserer TIG-sveising smale sveiser av høy kvalitet med minimal sprut. Operatører kjører vanligvis strømmer mellom 80–150 A for 1/8 tommer. Tykkelse, og sikrer full penetrering og glatte overganger.

• Motstandsflekksveising: For ark-til-arkskjøter, utmerker spotsveising i hastighet og konsistens. Ved 4 ka og 20 ms bor, leverer motstandssveiser på 5052-H32 nugget-diametre på omtrent 5 mm, egnet for bil- og apparatpaneler.

Sveisestyrke og duktilitet

Videre beholder 5052-H32 ledd imponerende mekanisk ytelse:

• Strekkfasthet i sveisesonen: 180–200 MPa (75–85 % av basismetall)
• Duktilitet (forlengelse i sveisede prøver): ~10 %
• Hardhet i fusjonssone: 45–48 HB

Disse figurene sikrer at sveisede strukturer tåler dynamiske belastninger, gjør5052 H32 aluminiumsarkegenskaperPålitelig i tjeneste.

Varmepåvirkede soneegenskaper

I tillegg opplever den varmepåvirkede sonen (HAZ) opplevering av mykgjøring på grunn av delvis annealing:

• Avkastningsstyrkefall: 10–15 MPa -reduksjon sammenlignet med foreldretall
• Mikrostrukturell endring: Groving av mg₂al₃ utfeller og svak kornvekst

Derfor utgjør designere ofte en lokal reduksjon i styrke ved å øke sveiseoverlappingen eller inkorporere mekanisk pre-stress i kritiske ledd.

Etter sveisebehandlinger

Dessuten kan intervensjoner etter sveiser gjenopprette ytelse:

1. Lett kaldt arbeid: Å bruke 2-3 % belastning rundt sveissonen gjenoppretter opptil 50 % av tapt hardhet og avkastningsstyrke.
2. Peening med lav temperatur: Administrering av 0,5 mm Peening -innrykk forbedrer utmattelsens levetid ved å innføre komprimerende restspenninger.
3. Stressavlastning av annealing: Kort eksponering ved 150 grader i 1 time reduserer restforvrengninger uten betydelig mykgjøring.

Ved å kombinere disse behandlingene, maksimerer fabrikanter felles lang levetid og utnytter det utmerkedesveisbarhet og sammenføyningKjennetegn som er iboende til 5052 H32 aluminium.

8. Overflatefinish og belegg

Anodiserende oppførsel

5052-H32 produserer en ensartet, tett anodisk film (5–15 μm) med type II-sulfureanodisering. Følgelig aksepterer den fargestoffer og klare strøk med utmerket vedheft.

Maleri og pulverbelegg vedheft

Etter rengjøring av alkalisk rengjøring og kromatkonvertering, overstiger malte eller pulverbelagte finish 1000 psi-skrellestyrke i tverrlekkstester, noe som sikrer langvarig holdbarhet.

Beskyttelsesfilmer og konverteringsbelegg

Kromat og ikke-kromat (f.eks. Zirkoniumbasert) belegg øker ytterligere korrosjonsmotstand, spesielt for innendørs "bare" applikasjoner som krever minimal visuell endring.

9. Applikasjoner av 5052 H32 aluminiumsark

Takket være den balanserte5052 H32 aluminiumsarkegenskaper, Denne legeringen finner hjem på tvers av krevende sektorer.

Nedenfor utforsker vi fire viktige applikasjonsområder-hver som illustrerer hvordan dens styrke, korrosjonsmotstand og formabilitet gir fordeler i den virkelige verden.

Marine og transport

Båtbyggere og kjøretøyprodusenter henvender seg til 5052-H32 for komponenter utsatt for tøffe miljøer og konstant vibrasjon. For eksempel:

• Skrog- og dekkplating: Å bruke 2 mm 5052-H32 i stedet for stål sparte en 2023 kystferge ettermontering 20 % av dekkvekten, noe som økte drivstoffeffektiviteten med 4 % mens du motsto saltvannspitting selv etter 500 timer ASTM B117-testing.
• Drivstoff og hydrauliske stridsvogner: Dets sveisbarhet med ER5356-fyllstoff (som gir 180–200 MPa i skjøter) tillater sømløse, lekkasjefrie samlinger. Som et resultat rapporterer Chemical Tanker Produsenter null sveiselaterte feil over fem-års serviceintervaller.
• Trailer og bussbodier: Lette paneler reduserer fortauskanten med opptil 15 % mot mildt stål, senker rullemotstanden og kutter dermed driftskostnadene med omtrent 8 % årlig.

Arkitektonisk og bygningskonvolutt

Arkitekter utnytter de estetiske og ytelsesfordelene på 5052-H32 i fasader, tak og solskjerm:

• Utvendig kledning: Anodisert 5052-H32-paneler (type II, 10 μm tykkelse) opprettholder fargestabiliteten i over 25 år i urbane miljøer. En høyhus i Singapore rapporterte en reduksjon på 12 % i solvarmeøkning, og forbedret HVAC-effektiviteten.
• Taksystemer: Med en 1,5 × tykkelse bøyningsradius danner installatører komplekse profiler på stedet, og trimmer arbeidskraft og transportkostnader. Lette ark minimerer også strukturelle støttebehov.
• Sunshade Louvers: Dets refleksjonsevne (~ 92 % i synlig lys) omdirigerer solstråling, reduserer innvendig gjenskinn og reduserer kjølebelastningen med opptil 5 %.

Trykkfartøy og varmevekslere

I industrianlegg og offshore rigger viser 5052-H32 uvurderlig for korrosjonsbestandige, tretthetsresistente kar:

• Sjøvannskondensatorer: Tynnvegg (0,8 mm) finner utviser utmerket termisk ledningsevne (138 W/m · K) og tåler sykliske belastninger med en utmattelsesgrense på ~ 95 MPa. Operatørene rapporterer 30 % lengre serviceintervaller sammenlignet med kobber-nikkelalternativer.
• Kjølede LPG -tanker: Sveiset 5052-H32-skjell motstår fordringen ved-50 grader, mens kaldtarbeidende etter sveising gjenoppretter HAZ-styrke med opptil 50 %. Følgelig nyter petrokjemiske firmaer lekkasjefri ytelse under ekstreme forhold.
• Kryogene applikasjoner: Den lave koeffisienten for termisk ekspansjon (23,8 × 10⁻⁶/k) minimerer dimensjonell forvrengning under termisk sykling mellom - 196 grader og omgivende.

Forbruker- og industriprodukter

Fra elektronikk til kjøkkenutstyr, produsenter utnytter 5052-H32s finish og form:

• Elektroniske innhegninger: Et ledende smarttelefonmerke byttet fra 6061-T6 til 5052-H32 for anodiserte bakdeksler, noe som reduserte anodiserende defekter med 15 % og skjæringsvekt med 8 %.
• Apparatpaneler: Dannende forhold opp til 2: 1 La designere lage sømløse oppvaskmaskin og kjøleskapsdører, mens legerens hardhet (~ 50 HB) motstår bulding under frakt.

• Salgssted: Den ikke-magnetiske karakteren og enkel screenutskrift produserer lette, langvarige skilt for detaljhandelsmiljøer, og senker installasjonstiden med omtrent 20 %.

10. Sammenlignende analyse

Når ingeniører veier5052 H32 aluminiumsarkegenskaperMot alternative legeringer må de balansere styrke, korrosjonsmotstand, formbarhet og kostnader.

Tabellen nedenfor fremhever viktige forskjeller:

11. Konklusjon

Å konkludere,5052-H32 aluminiumsarkegenskaperLever en enestående blanding av moderat styrke, utmerket korrosjonsmotstand og pålitelig formbarhet.

Ved å forstå dens spesifikke datapunkter, kan strekk-/avkastningsstyrke, konduktivitet og temperament-effekter-konstruksjoner optimalisere design for ytelse, kostnader og lang levetid.

12. Vanlige spørsmål

Hva betyr "H32" i 5052-H32?

Den betegner et halvhard kaldtarbeidet temperament pluss stabilisering, noe som øker avkastningsstyrken uten å redusere duktiliteten alvorlig.

Kan jeg dypt trekk 5052-H32?

Ja. Følg 1,5 × tykkelse Bend-Radius-regelen og passende blank-holderkraft for å oppnå trekkforhold opp til 2: 1.

Hvordan fungerer 5052-H32 i marine miljøer sammenlignet med 6061-T6?

5052-H32 motstår saltvannskorrosjon mye bedre enn 6061-T6, noe som gjør det til det foretrukne valget for skrog og brygger.

Er 5052-H32 egnet for sveising?

Absolutt. Den sveiser lett med TIG og MIG, og beholder opptil 85 % av base-metallstyrken i ledd.

Hvilken overflatebehandling fungerer best på 5052-H32?

Anodisering (type II/III), pulverbelegg og kromat- eller zirkoniumomdannelsesbelegg alle fester seg godt og øker korrosjonsbeskyttelsen.
